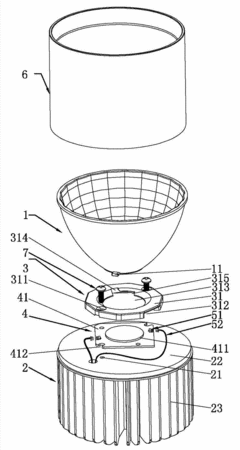

摘要：本實用新型涉及一種COB-LED模組。該COB-LED模組由錐狀反光杯與散熱器之間設有的電氣接口支架、由所述電氣接口支架固定的COB-LED模塊組成。電氣接口支架由環形架、環形架上對稱開設的螺孔、與環形架螺孔垂直的環形架底部對稱開設的凹槽、環形架內孔分別沿孔沿徑向對稱凹設的插槽、沿插槽一側呈環形凹設一段與插槽連通的定位槽組成。COB-LED模塊由方形板、以方形板圓心為基準向外、向上凸設可嵌入所述電氣接口支架內孔的凸臺、方形板的其中一對角端分別向內凹設與所述電氣接口支架螺孔對接的開口槽、位于方形板開口槽側邊的方形板邊沿上分別對稱設有供兩根單芯接口對接以完成電氣元件連接的單芯插座組成。
- 專利類型實用新型
- 申請人東莞勤上光電股份有限公司;
- 發明人李善良;
- 地址523000 廣東省東莞市常平鎮橫江廈村
- 申請號CN201220472579.8
- 申請時間2012年09月17日
- 申請公布號CN202938067U
- 申請公布時間2013年05月15日
- 分類號F21S2/00(2006.01)I;F21V19/00(2006.01)I;F21V17/12(2006.01)I;F21V23/00(2006.01)I;F21Y101/02(2006.01)N;
