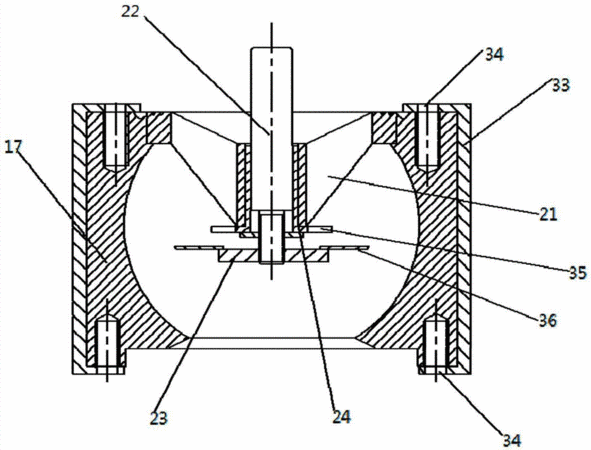

摘要：本實用新型提供一種深井潛水泵逆止閥體裝置，包括逆止閥體、逆止閥桿、逆止閥座、逆止閥盤和逆止閥套，逆止閥盤的上表面具有多個繞逆止閥桿均布的多個折板，折板一邊與逆止閥盤鉸接，逆止閥套上具有多個擋板，每個擋板對應一個折板，擋板外沿距逆止閥桿的距離大于折板鉸接的邊沿距逆止閥桿的距離；當水泵啟動時，水流向上沖擊使折板沿其鉸接的邊沿向上折起至折板與擋板接觸，當水泵停止時，折板恢復至水平置于逆止閥盤的上表面上。本實用新型的有益效果是在泵由運轉到停止的一瞬間出水口向下減輕的一個阻力的同時減小水泵正常運行時對水流的阻力。
- 專利類型實用新型
- 申請人天津奧特泵業有限責任公司;
- 發明人陳書民;魏永勝;董海濤;
- 地址300350 天津市津南區雙橋河工業園欣旺路2號
- 申請號CN201420393625.4
- 申請時間2014年07月16日
- 申請公布號CN204062033U
- 申請公布時間2014年12月31日
- 分類號F16K15/06(2006.01)I;
