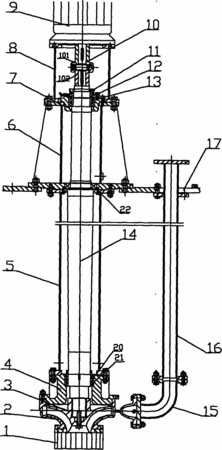

摘要:本實用新型公開了一種懸臂式液下排污泵,包括通過軸承固定于安裝墊板中的主軸、套接在主軸外部的上支撐管和下支撐管、主軸頂端固定的聯軸器部件和主軸底端連接的內設有葉輪的密封泵,所述密封泵接入吐出彎管和吐出管;在安裝墊板上固定有主軸外部套接的上支撐管,同時主軸上的軸承盒通過軸承螺母將上支撐管壓緊固定;套接在主軸外側的下支撐管的頂部與上支撐管連接,主軸底端套裝有螺紋套,且通過螺紋套與內設有葉輪的密封泵連接;密封泵的入口端連接有濾網。本實用新型所述懸臂式液下排污泵解決了因滑動軸承磨損和滾動軸承密封失效而損壞的問題,提高了機組的使用壽命和可靠性,大大降低運行維護成本;有效減少容積損失,提高了水泵的效率。
- 專利類型實用新型
- 申請人湖南耐普泵業有限公司;
- 發明人耿紀中;黃建平;劉鵬;
- 地址410100 湖南省長沙市星沙經濟技術開發區盼盼路26號
- 申請號CN200920065375.0
- 申請時間2009年07月27日
- 申請公布號CN201486880U
- 申請公布時間2010年05月26日
- 分類號F04D13/08(2006.01)I;F04D7/04(2006.01)I;F04D29/044(2006.01)I;F04D29/046(2006.01)I;
