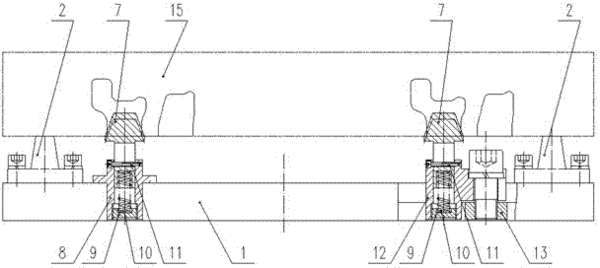

摘要：本實用新型公開了一種氣缸蓋磨削胎具，特征是氣缸蓋側邊和頂面是磨頭，氣缸蓋底面安裝在胎具底板上面，胎具底板上面至氣缸蓋之間有活動支撐塊組件，支撐塊、氣缸蓋底孔安裝有錐形定位銷，錐形定位銷頂面有固定定位銷組件、活動定位銷組件，錐形定位銷下方安裝在固定定位銷導套、活動定位銷導套，錐形定位銷底下有彈簧支撐螺母、壓縮彈簧、止位銷，活動定位銷導套外側有第二T形槽用螺母，支撐塊通過沉頭螺釘和第一T形槽用螺母固定在胎具底板。應用在鑄造車間氣缸蓋磨削清理機的磨削披縫工位，通過清理機對胎具的夾緊，可同時實現對氣缸蓋的三面磨削清理。
- 專利類型實用新型
- 申請人廣西玉柴機器股份有限公司;
- 發明人劉毅;
- 地址537005 廣西壯族自治區玉林市玉州區天橋西路88號
- 申請號CN201420471058.X
- 申請時間2014年08月21日
- 申請公布號CN204053688U
- 申請公布時間2014年12月31日
- 分類號B24B9/04(2006.01)I;B24B41/06(2012.01)I;
