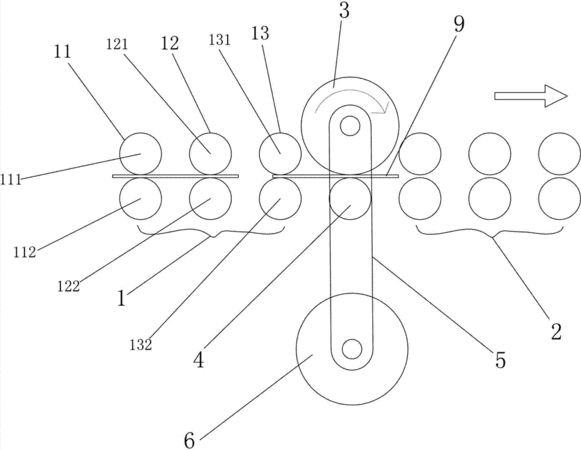

摘要：本實用新型公開一種小型線路板表面處理的磨板機，包括左輸送轆組、右輸送轆組、磨轆、鋼轆，所述左輸送轆組、右輸送轆組、磨轆、鋼轆分別連接于機體上；右輸送轆組的結構與左輸送轆組的結構相對稱；磨轆位于左輸送轆組和右輸送轆組之間；鋼轆位于磨轆的正下方；所述磨轆通過皮帶與高轉速大功率馬達相連接；高轉速大功率馬達連接于機體上；磨轆上連接有左右搖擺機構，左右搖擺機構包括連動板、小功率高轉速馬達，所述連動板的中部連接于機體上，且相對于機體可轉動；連動板的一端與磨轆的轉軸相連接，另一端與小功率高轉速馬達相連接；所述小功率高轉速馬達固定于機體上。本實用新型具有結構簡單、提高工作效率、實用的特點。
- 專利類型實用新型
- 申請人福建時創電子科技有限公司;
- 發明人羅勝斌;馬生;
- 地址350003 福建省福州市鼓樓區銅盤路軟件大道89號福州軟件園C區49號樓1層
- 申請號CN201420462983.6
- 申請時間2014年08月15日
- 申請公布號CN204108766U
- 申請公布時間2015年01月21日
- 分類號B24B9/04(2006.01)I;B24B27/033(2006.01)I;
