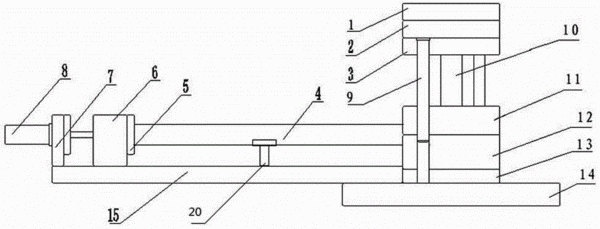

摘要：本實用新型公開了一種家具生產用管材切角設備，包括上模組、下模組、抽芯裝置，其特征在于：所述的上模組包括上模板、導柱固定墊板、導柱固板、壓料板，所述的下模組包括底板、下凹模墊板和凹模板，四根導柱貫穿安裝于導柱固板、壓料板和凹模板之間，凸?？韶灤┗顒佑趬毫习逯行?，所述的抽芯裝置包括抽芯連接桿和氣缸，氣壓墊板一端固定于底板上，氣壓墊板另一端上表面固定有氣缸固定板和抽芯塊連接固定板，氣缸通過貫穿于氣缸固定板的氣缸軸連接有第一退料板，第一退料板通過兩根推桿與第二退料板連接，抽芯連接桿兩端分別連接第二退料板以及抽芯連接桿凹模鑲塊。本實用新型采用抽芯沖裁在圓管型材沖切出特定角度，結構簡單，沖裁角度精準。
- 專利類型實用新型
- 申請人廣州市百利文儀實業有限公司;
- 發明人梁納新;
- 地址510990 廣東省廣州市從化經濟開發區福從路19號A棟、B棟
- 申請號CN201420440195.7
- 申請時間2014年08月06日
- 申請公布號CN204035303U
- 申請公布時間2014年12月24日
- 分類號B21D28/14(2006.01)I;
