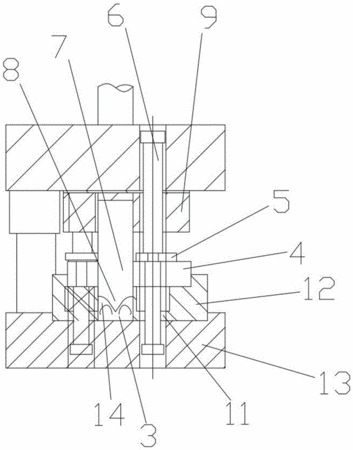

摘要：本發明提出山形刃切斷四角管的切斷模，包括沖頭組件、下模座塊和下模承座；沖頭組件包括沖頭和壓管機構，沖頭刃部呈山字形，壓管機構包括座板、撞栓、彈簧墊頭和彈性墊，撞栓下部以彈性件固定彈簧墊頭，彈性墊位于彈簧墊頭下方；下模座塊鎖定于下模承座處，下模座塊處設有送料凹槽、與沖頭配合的下?？谝约芭c撞栓配合的撞栓導向孔，下?？谖挥谒土习疾厶?，撞栓導向孔分置于送料凹槽兩旁側；當切斷模工作時，撞栓下部的彈簧墊頭壓迫下方的彈性墊，使彈性墊壓緊四角管，然后沖頭快速下壓并以刃部尖端刺入四角管上端面的中軸部位以再次定位，然后沖頭繼續下壓直至山字形刃部完全切斷四角管；本發明能在切斷四角管的加工過程中對四角管進行良好定位。
- 專利類型發明專利
- 申請人福州大學;
- 發明人陳功振;
- 地址350108 福建省福州市閩侯縣上街鎮大學城學園路2號福州大學新區
- 申請號CN201611145767.9
- 申請時間2016年12月13日
- 申請公布號CN106378380A
- 申請公布時間2017年02月08日
- 分類號B21D28/14(2006.01)I;B21D28/02(2006.01)I;B21D28/04(2006.01)I;
