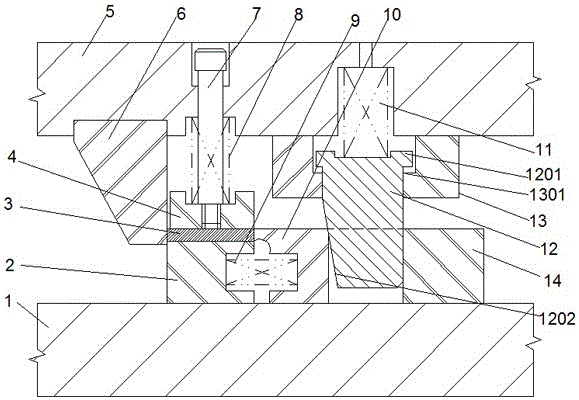

摘要：本發明涉及一種軟入凸輪式沖切料片側面的整修裝置及其使用方法，包括沖頭承座、下模承座，沖頭承座下側面依次設置有刮除沖頭、壓料板、軟入凸輪沖桿，下模承座上側面依次設置有刮除下模、背托塊、后擋塊，刮除下模與刮除沖頭相配合，壓料板位于刮除下模正上方，背托塊與下模承座滑動連接，背托塊上部設置側定位部，軟入凸輪沖桿位于背托塊與后擋塊之間，軟入凸輪沖桿下沖時可推動背托塊向左移動，軟入凸輪沖桿經凸輪環套與沖頭承座相連接，軟入凸輪沖桿與沖頭承座之間設置有壓簧，本發明結構簡單，易于操作，克服了傳統的模具只能適合于料片寬度一致且尺寸參差很小的料片整修的缺點，擴大了制品的加工范圍，提升了整切加工效果。
- 專利類型發明專利
- 申請人福州大學;
- 發明人陳功振;
- 地址350108 福建省福州市閩侯縣上街鎮大學城學園路2號福州大學新區
- 申請號CN201610864873.6
- 申請時間2016年09月30日
- 申請公布號CN106216487A
- 申請公布時間2016年12月14日
- 分類號B21D28/14(2006.01)I;B21D43/00(2006.01)I;
