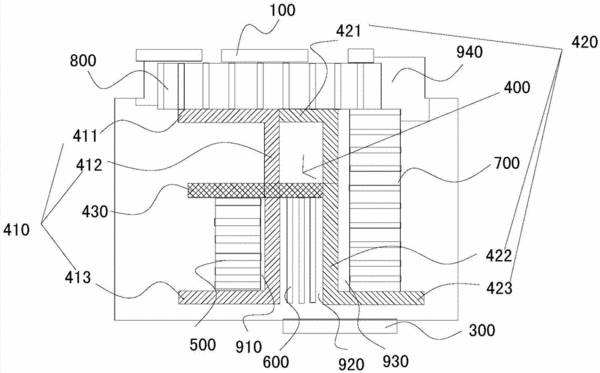

摘要：一種相機的散熱器，包括：平臺、支撐架、襯板、支架組、第一散熱片、第二散熱片、第三散熱片和第四散熱片。平臺一側與支撐架的一端垂直連接，支撐架的另一端與襯板連接，襯板與平臺平行，支架組設置于平臺與襯板之間，支架組與平臺和支撐架連接，第一散熱片、第二散熱片、第三散熱片和第四散熱片分別設置于支架組上。與傳統的技術相比，本實用新型將散熱片分散到整個散熱器的不同位置，擴大了散熱區域從而減少散熱片的數量，進一步節省成本；同時在平臺上增加2個面，增加導熱面積，通過冷風與散熱片的接觸，使得熱量能夠隨冷風散發，改善散熱效果，減輕散熱片負擔。
- 專利類型實用新型
- 申請人上海海鷗數碼照相機有限公司;
- 發明人何可輝;曾維飛;宋闖;
- 地址201613 上海市松江區明南路288弄1號
- 申請號CN201420316746.9
- 申請時間2014年06月13日
- 申請公布號CN204028551U
- 申請公布時間2014年12月17日
- 分類號G03B17/55(2006.01)I;H05K7/20(2006.01)I;
