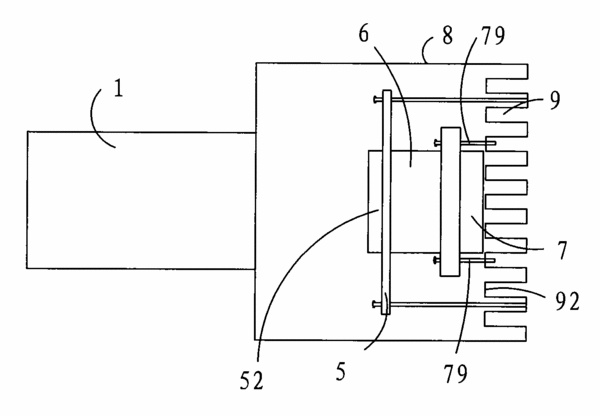

摘要:一種具有散熱結構的數字式相機,在現有的相機結構中增加了導熱塊以及半導體制冷片,電路板的基板上對應于成像芯片的底端開設一通孔,導熱塊一端穿過所述電路板的通孔與成像芯片的底端接觸,另一端與半導體制冷片的冷端接觸,半導體制冷片的熱端與金屬外殼的后端面接觸。還包括散熱片,散熱片與金屬外殼一體成型,整個散熱片作為金屬外殼的后端面,半導體制冷片的熱端與所述散熱片接觸。本實用新型的優點在于:成本低且相機的整體體積減小,且能夠防止窗片結霧,相機整體裝置密封,防止水氣進入凝結在成像面上,從而使成像更清晰。
- 專利類型實用新型
- 申請人福州圖森圖像技術有限公司;
- 發明人余強;陳兵;
- 地址350000福建省福州市鼓樓區洪山鎮工業路北段福建留學人員創業園2號樓南5室
- 申請號CN200820103018.4
- 申請時間2008年07月10日
- 申請公布號CN201226073Y
- 申請公布時間2009年04月22日
- 分類號G03B17/55(2006.01)I;H04N5/225(2006.01)I;H05K7/20(2006.01)N;
