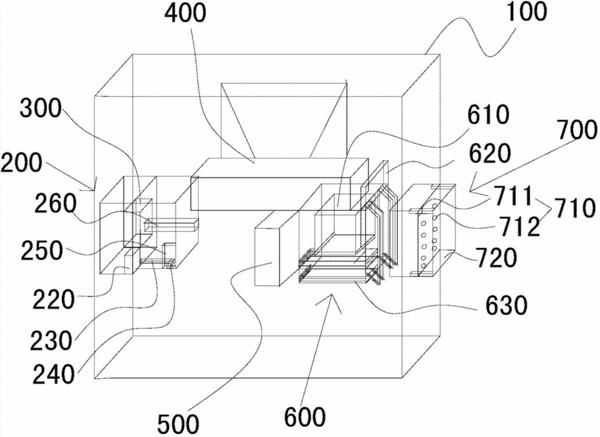

摘要：一種相機投影儀的散熱系統，包括：外殼、閃光燈蓋板、閃光燈模組、投影儀、風扇、散熱塊模組和散熱蓋板。閃光燈蓋板設于外殼的左側，閃光燈蓋板與閃光燈模組連接，投影儀設于閃光燈模組和散熱塊模組之間，投影儀下方設有風扇，風扇的出風口與散熱塊模組連接，風扇的另一端與閃光燈模組連接，散熱塊模組設于外殼的右側，散熱塊模組與散熱蓋板可拆卸連接。與傳統的技術相比，本實用新型一方面在入風口部分增加了可彈出的閃光燈蓋板，使得風扇運行時能吸入大量外界空氣幫助散熱，同時另一方面在出風口部分增加了可拔出的散熱蓋板，使得散熱塊模組傳導的熱量及時無阻礙排除相機外。
- 專利類型實用新型
- 申請人上海海鷗數碼照相機有限公司;
- 發明人宋闖;曾維飛;何可輝;
- 地址201613 上海市松江區明南路288弄1號
- 申請號CN201420316568.X
- 申請時間2014年06月13日
- 申請公布號CN204028550U
- 申請公布時間2014年12月17日
- 分類號G03B17/55(2006.01)I;G03B21/16(2006.01)I;
