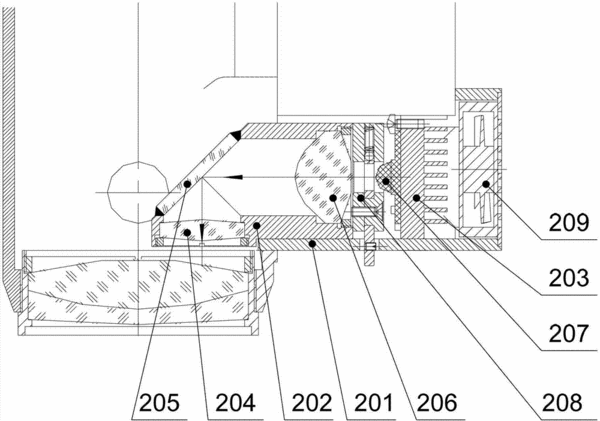

摘要:本實用新型提供了一種手術顯微鏡頭部單顆LED照明系統,包括光源座、直角彎管聚光筒、雙凸球面鏡、反光鏡、非球面聚光鏡以及LED光源。所述LED光源發出的光經過所述非球面聚光鏡以及所述雙凸球面鏡的兩次聚光,為手術顯微鏡提供可靠的光照強度,又因為該手術顯微鏡頭部單顆LED照明系統采用的是直角彎管聚光筒,且所述非球面聚光鏡與所述雙凸球面鏡有是分別設置于直角彎管聚光筒的進光口與出光口兩處的,而不是同軸設置,因此,整個照明系統的橫向長度較短,占用空間也較小,符合目前手術顯微鏡向小體積、便攜式的發展趨勢。另外,本實用新型還提供了一種應用該手術顯微鏡頭部單顆LED照明系統的手術顯微鏡,與之有相同的技術效果。
- 專利類型實用新型
- 申請人成都科奧達光電技術有限公司;
- 發明人黃焱林;伍開軍;方亦可;
- 地址610207 四川省成都市高新區九興大道六號高發大廈
- 申請號CN201220646405.9
- 申請時間2012年11月29日
- 申請公布號CN202929283U
- 申請公布時間2013年05月08日
- 分類號G02B21/08(2006.01)I;G02B21/00(2006.01)I;G02B7/02(2006.01)I;G02B7/18(2006.01)I;F21V13/00(2006.01)I;F21Y101/02(2006.01)N;
