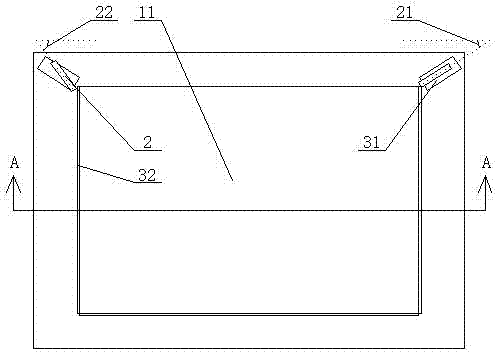

摘要：本實用新型公開了一種反光無死角的光學電子白板，包括顯示設備、光學感應設備和光源設備；所述顯示設備包括屏幕組件，所述屏幕組件包括矩形的顯示面和位于顯示面前部的感測空間；所述光學感應設備為兩個且分別設置于所述顯示面一條水平邊的兩端，兩個所述光學感應設備與所述顯示面均具有非零的夾角且均朝向所述顯示面；所述光源設備包括發光組件和反光組件，所述發光組件為至少兩個，所述反光組件為三個且用以反射所述發光組件發出的光線；所述光學感應設備和屏幕組件分別位于所述反光組件的兩側。本實用新型所述的一種反光無死角的光學電子白板，使光學感應設備不會遮蔽反光組件，從而避免影響光學電子白板的觸控功能及精度。
- 專利類型實用新型
- 申請人安徽春勤教育裝備有限公司;
- 發明人卞真存;張冬;包健;
- 地址230088 安徽省合肥市高新區民創中心大廈425室
- 申請號CN201420326746.7
- 申請時間2014年06月19日
- 申請公布號CN204009834U
- 申請公布時間2014年12月10日
- 分類號G06F3/042(2006.01)I;
