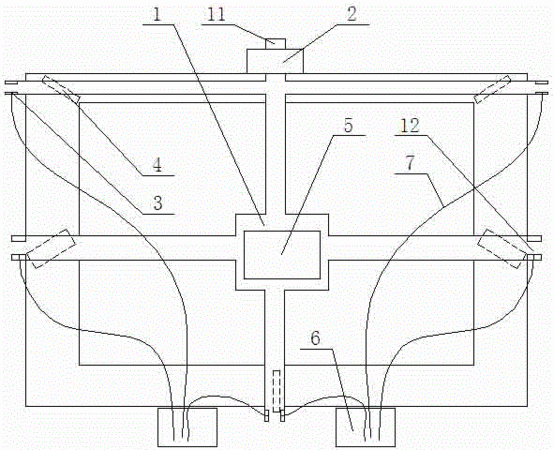

摘要：本發明公開了一種光學電子白板的散熱結構，包括光學感應設備、中央處理器、風冷管道、負壓風機、加液襯墊，所述加液襯墊為吸液性材料制成，所述光學感應設備設置有用于傳導熱量的第一冷卻塊，所述中央處理器設置有用于傳導熱量的第二冷卻塊，所述風冷管道包括出風口和進風口，所述風冷管道除所述出風口和進風口連接大氣環境外其余部分均密閉，所述負壓風機設置于所述風冷管道的出風口處，所述第一冷卻塊和所述第二冷卻塊均局部或整體設置于所述風冷管道中，所述加液襯墊設置于所述風冷管道進風口的內壁。本發明所述的光學電子白板的散熱結構，兼具風冷方式的成本優勢和液冷方式的冷卻性能優勢。
- 專利類型發明專利
- 申請人安徽春勤教育裝備有限公司;
- 發明人卞真存;劉國文;張冬;包健;
- 地址230088 安徽省合肥市高新區民創中心大廈425室
- 申請號CN201410273519.7
- 申請時間2014年06月19日
- 申請公布號CN104020831A
- 申請公布時間2014年09月03日
- 分類號G06F1/20(2006.01)I;G06F3/042(2006.01)I;
