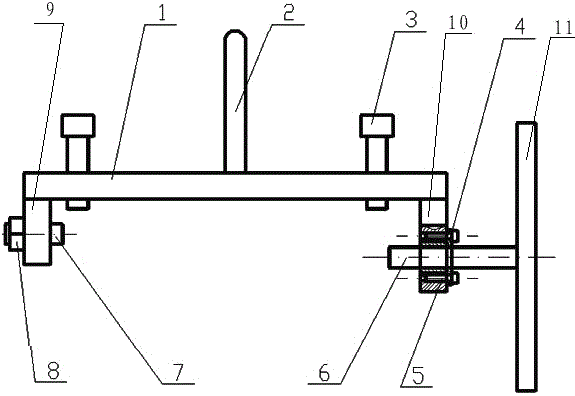

摘要：本實用新型公開了一種氣缸體底面吊裝工具，包括橫梁、吊頭、夾臂。所述的橫梁與所述的吊頭固接；所述的吊頭由三塊鐵板焊接成；所述的吊頭右側安裝有可換螺套；所述的夾臂包括左夾臂和右夾臂；所述的左夾臂固定在吊頭左側，右夾臂通過固定在吊頭右側的螺孔90°從側面螺紋鎖緊；所述的右夾臂是通過與安裝在吊頭上的螺套配合；所述的螺套是通過四個螺釘固定在吊頭右側；在所述吊頭上方安裝有四顆螺栓，可用于調整吊鉤的平衡及裝夾高度。本實用新型具有結構簡單、制造成本低，可以手工操作，可以90°從側面螺紋鎖緊的優點。
- 專利類型實用新型
- 申請人廣西玉柴機器股份有限公司;
- 發明人范才翼;黃幸周;王鵬;
- 地址537005 廣西壯族自治區玉林市玉州區天橋西路88號
- 申請號CN201420342049.0
- 申請時間2014年06月25日
- 申請公布號CN203946787U
- 申請公布時間2014年11月19日
- 分類號B66C1/42(2006.01)I;
