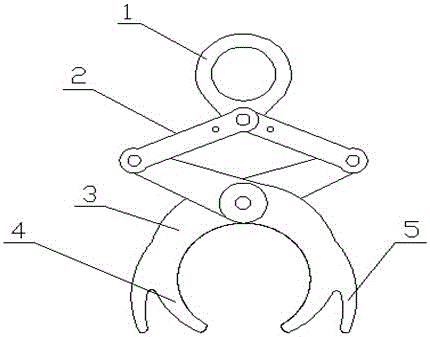

摘要：本實用新型涉及一種圓鋼夾具，包括吊鉤以及夾具體，所述吊鉤設置在夾具體上端，所述夾具體包括上端拉緊機構以及下端夾緊機構；所述拉緊機構為四邊鉸接的菱形，所述夾緊機構為一對對稱設置的夾緊鉤，該夾緊鉤末端呈Y形伸出一外夾緊頭以及一內夾緊頭；外夾緊頭短于內夾緊頭；所述外夾緊頭與內夾緊頭交接處呈圓弧狀過渡。本實用新型的優點在于：本實用新型一種圓鋼夾具具有兩個夾緊頭，內夾緊頭可以用來夾持較大直徑的圓鋼，外夾緊頭可以用來夾緊直徑較小的圓鋼，還可以用來做內夾緊頭的保護裝置；外夾緊頭短于內夾緊頭，在使用內夾緊頭夾持圓鋼時，外夾緊頭不會妨礙夾持；圓弧狀過度緩解了應力集中，保證了內夾緊頭和外夾緊頭的強度。
- 專利類型實用新型
- 申請人南通華興石油儀器有限公司;
- 發明人唐生榮;林航;
- 地址226600 江蘇省南通市海安縣海安開發區日新路18號
- 申請號CN201520627739.5
- 申請時間2015年08月20日
- 申請公布號CN205011244U
- 申請公布時間2016年02月03日
- 分類號B66C1/42(2006.01)I;
