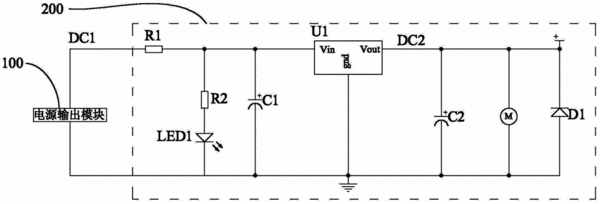

摘要：本實用新型公開了一種雙面屏電源散熱電路，包括第一電阻、固定三端穩壓器、冷卻裝置、第一電容、第二電容和整流二極管；所述固定三端穩壓器的輸入端經所述第一電阻與所述可調三端穩壓器的輸入端相連、輸出端經所述冷卻裝置接地、接地端接地，所述第一電容的一端接地、另一端與所述固定三端穩壓器的輸入端相連，所述第一電容的電容量大于所述第二電容的電容量，所述第二電容的一端接地、另一端與所述固定三端穩壓器的輸出端相連，所述整流二極管的陰極與所述固定三端穩壓器的輸出端相連、陽極接地。該雙面屏電源散熱電路可直接接入雙面屏電源中，該散熱電路中接有散熱冷卻裝置，從而對雙面屏電源提供良好散熱。
- 專利類型實用新型
- 申請人上海協度電子科技有限公司;
- 發明人韓振亞;
- 地址201400 上海市奉賢區南奉公路4558號6幢329室
- 申請號CN201420249033.5
- 申請時間2014年05月15日
- 申請公布號CN203934238U
- 申請公布時間2014年11月05日
- 分類號H05K7/20(2006.01)I;H02M1/00(2007.01)I;
