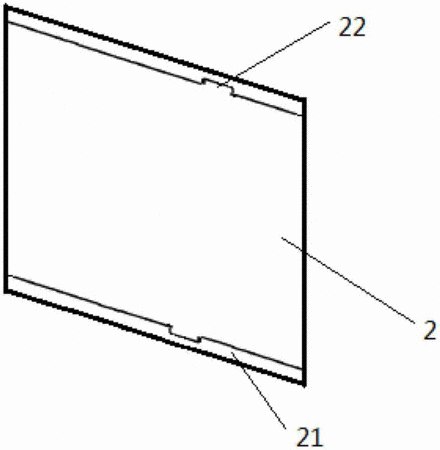

摘要:本實用新型涉及液晶顯示屏領域,尤其涉及一種背光模組。導光板固定結構改進的背光模組,包括一導光板、一背板,背板的四個邊側設有翻邊,翻邊內設有橡膠條,四個橡膠條組成一橡膠框,橡膠框上設有凹槽,導光板的邊側設有與凹槽相對應的凸起,導光板通過凸起與橡膠框上的凹槽卡接。本實用新型通過導光板的凸起與橡膠框的凹槽配合的方式連接,可以避免傳統結構中立柱造成的陰影,改善背光模組的效果。
- 專利類型實用新型
- 申請人上海協度電子科技有限公司;
- 發明人韓振亞;
- 地址201400 上海市奉賢區南奉公路4558號6幢329室
- 申請號CN201220743456.3
- 申請時間2012年12月30日
- 申請公布號CN203052546U
- 申請公布時間2013年07月10日
- 分類號F21V17/10(2006.01)I;
