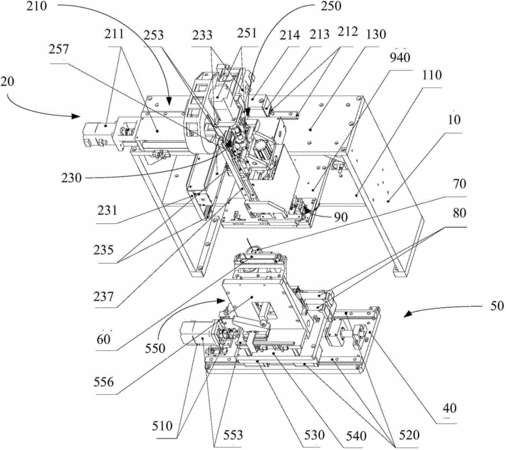

摘要：本實用新型提供了一種FPC預壓裝置和連線機。所述FPC預壓裝置包括支架、固定于所述支架上的移動機構、固定于所述移動機構底部的預壓頭、設置于所述支架前側的底板、固定于所述底板上，并相對所述底板發生移動的背壓驅動機構、固定于所述背壓驅動機構上的背壓石英條以及對所述背壓石英條上的Film?Sensor和所述預壓頭吸附的FPC進行對位點取像的鏡頭，所述預壓頭通過所述移動機構下壓至所述背壓石英條上，將吸附的FPC預壓到Film?Sensor上。采用所述FPC預壓裝置能針對具備臺階結構的Film?Sensor實現FPC預壓。
- 專利類型實用新型
- 申請人深圳市聯得自動化裝備股份有限公司;
- 發明人聶泉;謝家達;賀鐵海;
- 地址518100 廣東省深圳市寶安區大浪街道大浪社區同富邨工業園A區3棟1-4層
- 申請號CN201320678222.X
- 申請時間2013年10月29日
- 申請公布號CN203618235U
- 申請公布時間2014年05月28日
- 分類號H05K3/30(2006.01)I;
