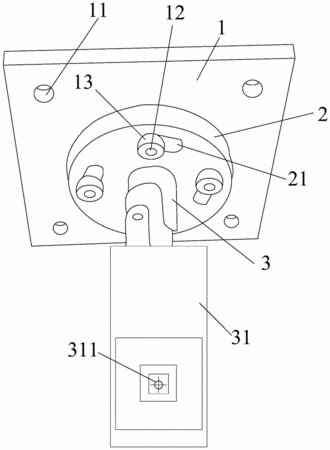

摘要:本實用新型公開了一種室內三軸檢校場用調整裝置,屬于攝影測量的數碼相機檢校設備,該裝置包括:底座、調整座和萬向節;其中,所述底座上均勻設有至少三個固定安裝孔和至少三個安裝所述調整座的螺桿,所述各螺桿上均設有螺帽;所述調整座上設有若干通槽滑道,所述調整座通過所述通槽滑道以與所述底座上的螺桿一一對應的方式安裝在所述底座的螺桿上,所述調整座通過所述通槽滑道能沿所述底座的螺桿在Z軸方向上調整;所述萬向節設置在所述調整座上,所述萬向節前端固定設有安裝檢測用標志點的方管。該裝置由于設置標志點的吊裝方管能在三軸方向上方便調節位置,可以保證相機拍攝標志點時不變形或者減小變形,提高測量和檢校的精度。
- 專利類型實用新型
- 申請人北京測科空間信息技術有限公司;山西省基礎地理信息院;
- 發明人李永榮;吳博儀;蘇國中;張巖;石喜陽;雷閃;史印芳;馬海洋;文曲;田慧;
- 地址100039 北京市海淀區北太平路16號
- 申請號CN201420138402.3
- 申請時間2014年03月25日
- 申請公布號CN203881346U
- 申請公布時間2014年10月15日
- 分類號G01C25/00(2006.01)I;
