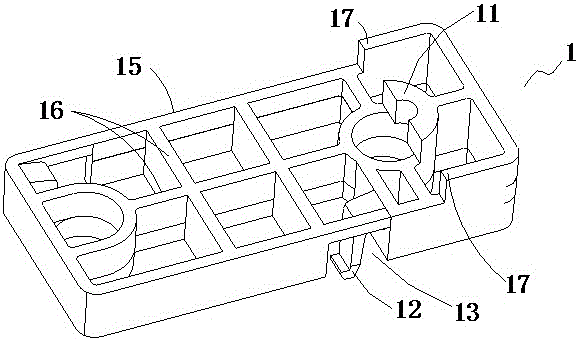

摘要：本實用新型提供了一種電子元器件支撐裝置、電子模塊和空調器，支撐裝置用于支撐電子元器件，電子元器件上設置有弧形缺口，支撐裝置包括支撐體，支撐體上設置有凸臺，凸臺與弧形缺口相對形成定位空間，支撐體上設置有固定結構。定位空間可以限制螺釘插入時在支撐面方向的自由度，保證螺釘垂直安裝，保證了電子元器件在焊接及與散熱器裝配時位置的固定，并且無需使用固定工裝，提高了生產效率。同時，支撐裝置能夠起到保護電子元器件的作用，保證電子元器件與散熱器的充分貼合，減少電子元器件因與散熱器接觸不良導致的散熱失效，從而保證電子元器件的穩定運行。
- 專利類型實用新型
- 申請人海信（山東）空調有限公司;
- 發明人趙現楓;趙希楓;楊成福;
- 地址266100 山東省青島市嶗山區株洲路151號
- 申請號CN201620262171.6
- 申請時間2016年03月31日
- 申請公布號CN205491557U
- 申請公布時間2016年08月17日
- 分類號H05K7/02(2006.01)I;H05K1/18(2006.01)I;
