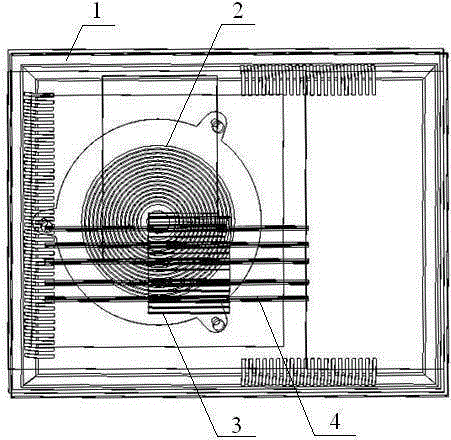

摘要：本實用新型公開了一種無風扇熱管型電磁爐，包括相配裝的電磁爐殼體和面板，電磁爐殼體內設置有功率器件以及線圈盤，所述線圈盤位于面板的正下方；所述電磁爐殼體封閉設置，電磁爐殼體內設置有鋁制肋片散熱器，鋁制肋片散熱器的基板與功率器件頂接；鋁制肋片散熱器與面板之間并列設置有若干熱管，熱管的蒸發段與鋁制肋片散熱器的肋片頂接，熱管的冷凝段與電磁爐外殼相頂接；所述面板的下底面粘附有絕熱層。本實用新型從減少高溫鍋底通過電磁爐面板向電磁爐內傳遞的熱量和加快電磁爐內部的靜態散熱兩個方面入手，實現了電磁爐內無風扇的設置，不僅降低了噪聲以及功耗，而且提高了散熱效率以及密閉性，延長使用壽命。
- 專利類型實用新型
- 申請人華北電力大學（保定）;
- 發明人張貽娜;崔悅;趙廷陽;李斌;黃家榮;林熒;蔣樂;麥俊佳;
- 地址071000 河北省保定市北市區華電路689號
- 申請號CN201420278228.2
- 申請時間2014年05月28日
- 申請公布號CN203848350U
- 申請公布時間2014年09月24日
- 分類號F24C7/00(2006.01)I;H05K7/20(2006.01)I;
