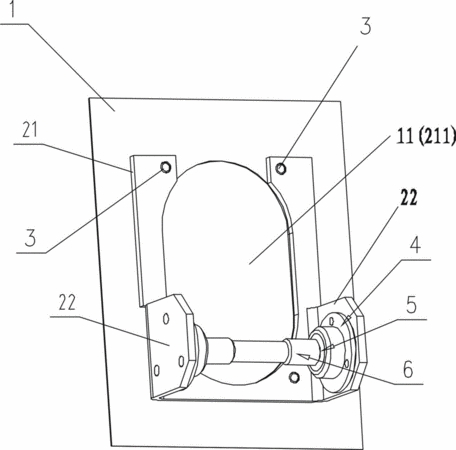

摘要:一種高壓開關柜母排安裝省力裝置,包括柜體的母排室壁板,母排室壁板開設有供母排縱向穿過的母排穿越孔,還設有掛架,所述掛架包括有U字形掛板、左右側翼板、水平托輥;U字形掛板的中間部位形成可供母排穿過的叉口;左右兩側翼板分別安裝有軸承,所述水平托輥的左右兩端分別安裝在左右兩軸承中;所述水平托輥的中間段直徑縮小而形成為縮徑段;母排室壁板開設有若干安裝小孔,各安裝小孔位于母排穿越孔周圍;U字形掛板固定有若干掛銷,每根掛銷向后凸出U字形掛板的背面,且凸出部位形成有開口朝下的缺口。本實用新型在省力的狀態下就能使母排產生水平縱向的移動,可以使母排的就位安裝輕松省力,避免操作人員依靠手托肩扛的麻煩。
- 專利類型實用新型
- 申請人廣東南粵電氣有限公司;
- 發明人朱巖松;池才坤;陳澤佳;林宏書;林天玩;王志新;
- 地址515000 廣東省汕頭市升平工業區升業路33號
- 申請號CN201420140170.5
- 申請時間2014年03月26日
- 申請公布號CN203800522U
- 申請公布時間2014年08月27日
- 分類號H02G5/00(2006.01)I;H02B3/00(2006.01)I;
