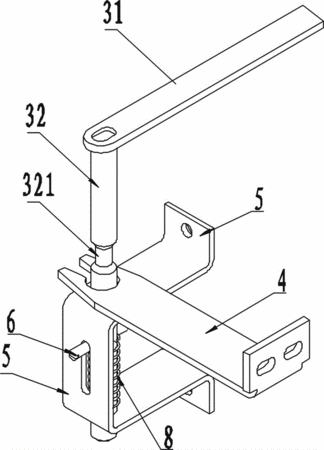

摘要：一種高壓開關柜下門與接地開關聯鎖機構，包括柜體，柜體設有下門、防護板、接地開關、接地開關操作軸，接地開關操作軸同軸固定連接有凸輪，在防護板上安裝有弓形支架，在凸輪下方設有聯鎖桿，聯鎖桿的水平段抵靠在凸輪的凸輪面下方；所述下門固定連接有一水平舌板，水平舌板末端開設有圓孔，該圓孔邊緣形成有缺口；聯鎖桿豎直段的直徑小于水平舌板上的圓孔直徑而大于水平舌板上的缺口寬度，聯鎖桿縮頸段的直徑小于水平舌板上的缺口寬度；在聯鎖桿豎直段上固定連接有一水平限位銷，在水平限位銷和弓形支架的下水平翼之間設有施加壓力的復位彈簧。本實用新型結構簡單，安裝方便，聯鎖可靠，緊急特殊情況下可迅速打開下門。
- 專利類型實用新型
- 申請人廣東南粵電氣有限公司;
- 發明人池才坤;石耀泉;朱巖松;陳澤佳;許炎鑫;王志新;
- 地址515031 廣東省汕頭市升平工業區升業路33號
- 申請號CN201320134522.1
- 申請時間2013年03月23日
- 申請公布號CN203179776U
- 申請公布時間2013年09月04日
- 分類號H01H31/04(2006.01)I;
