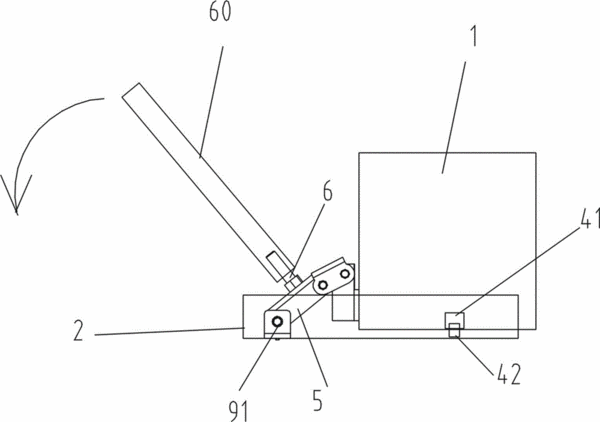

摘要:一種低壓配電設備縱向移動模塊的助推機構,包括水平基座,水平基座上可前后滑動地安裝有縱向移動模塊;還設有U字形的固定塊、U字形的操作塊、U字形的傳動塊、U字形的連接塊,操作塊的兩片側翼板的前端與固定塊的兩片側翼板利用第一圓銷鉸接;操作塊的兩片側翼板的后端與傳動塊的兩片側翼板的前端利用第二圓銷鉸接;傳動塊的兩片側翼板的后端與連接塊的兩片側翼板的上端利用第三圓銷鉸接;在操作塊的主板上固定安裝有操作柄,在縱向移動模塊的底部設有兩個缺口,兩個缺口的縱向投影位置與固定塊的兩片側翼板的縱向投影位置對應配合。本實用新型結構簡單巧妙,且可使縱向移動模塊的進退操作輕松。
- 專利類型實用新型
- 申請人廣東南粵電氣有限公司;
- 發明人池才坤;陳澤佳;林曉斌;石耀泉;古正法;王宏斌;
- 地址515000 廣東省汕頭市升平工業區升業路33號
- 申請號CN201420139867.0
- 申請時間2014年03月26日
- 申請公布號CN203800458U
- 申請公布時間2014年08月27日
- 分類號H02B11/127(2006.01)I;
