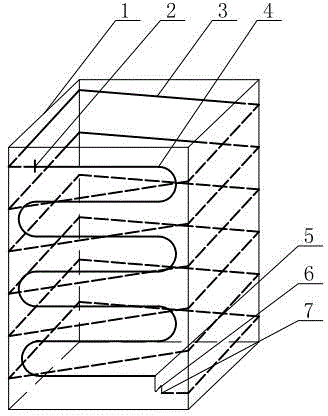

摘要:本實用新型涉及一種導熱油膨脹槽冷卻器,包括膨脹槽,所述膨脹槽內部設置有冷凝盤管,所述冷凝盤管盤繞于膨脹槽的整個內壁面;位于膨脹槽外部一側面上設置有蒸發盤管,所述蒸發盤管彎繞于膨脹槽的側面,所述蒸發盤管的一端通過第一節點與冷凝盤管的端部連接,所述第一節點位于膨脹槽的內部上端,所述蒸發盤管的另一端通過銅管與冷凝盤管的另一端部連接,所述蒸發盤管與銅管的連接處為第二節點,所述銅管與冷凝盤管的連接處為第三節點,所述第二節點位于膨脹槽外部側面低端,所述第三節點位于膨脹槽內部下端;所述膨脹槽內部充注有制冷劑。本實用新型結構緊湊、合理,制作方便,使用安全可靠,使用過程中無需額外的能源,節能環保,成本低,安全。
- 專利類型實用新型
- 申請人無錫冠亞恒溫制冷技術有限公司;
- 發明人顏厥枝;
- 地址214115 江蘇省無錫市新區鴻山街道鴻運路207號馬橋工業園2幢
- 申請號CN201420180984.1
- 申請時間2014年04月15日
- 申請公布號CN203798220U
- 申請公布時間2014年08月27日
- 分類號F28D15/02(2006.01)I;F24H9/00(2006.01)I;
