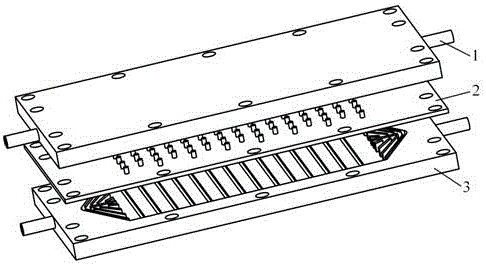

摘要：本發明公開了一種含錯排熱管陣列的板式換熱器。由上蓋板，中間傳熱板和下蓋板組成。上蓋板下端面中間開有熱交換區域，熱交換區域兩端分別開三棱柱狀流體分布腔，分別與冷流出口、入口不銹鋼管相連；下蓋板上端面中間開有熱交換區域，熱交換區域兩端分別開三棱柱狀流體分布腔，分別與熱流出口、入口不銹鋼管相連；中間傳熱板內有呈錯排分布的圓形通孔陣列，且上下表面在每個圓形通孔旁開有多個圓形凸起，熱管陣列安裝在呈錯排分布的圓形通孔陣列內。熱管被中間傳熱板分隔為冷凝端和蒸發端。本發明采用中間傳熱板和熱管作為傳熱元件，具有更強的傳熱效率；熱管在換熱器中呈錯排陣列分布，具有較大的傳熱面積，且與流體接觸更加充分。
- 專利類型發明專利
- 申請人浙江大學;
- 發明人錢淼;梅德慶;易鄒東一;姚喆赫;馮艷冰;
- 地址310027 浙江省杭州市西湖區浙大路38號
- 申請號CN201610253236.5
- 申請時間2016年04月22日
- 申請公布號CN105823360A
- 申請公布時間2016年08月03日
- 分類號F28D15/02(2006.01)I;F28F9/24(2006.01)I;F28F21/08(2006.01)I;
