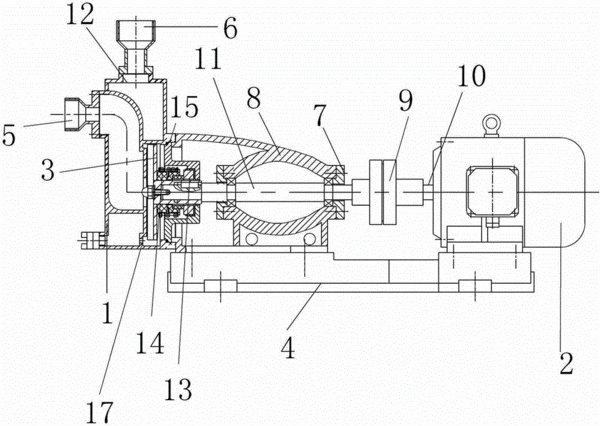

摘要:耐蝕自吸泵,本實用新型涉及一種耐蝕的抽水泵,包括泵體、電機、葉輪、機械密封結構、進水口和出水口,進水口垂直設置,出水口水平設置,進水口的水平中心線與出水口的豎直中心線垂直,出水口位于進水口上方,出水口和進水口由管道連通,耐蝕自吸泵還包括軸承壓蓋、托架和聯軸器,軸承壓蓋與托架連接,連接位置位于從動軸上,水平放置的從動軸和主動軸由聯軸器連接,葉輪豎直放置,并且與從動軸連接,出水口的管道連通出水室,出水室的中心軸與出水口的中心軸重合,葉輪位于出水室中心軸一側。本新型水利性能布局合理、可靠,體積小,質量輕,抗汽蝕性能好,電耗低,使用檢修方便,工作效率高等優點,其結構設計基本能滿足所有管道安裝。
- 專利類型實用新型
- 申請人東莞市冠星水泵有限公司;
- 發明人扶志星;
- 地址523000 廣東省東莞市萬江區小享社區建設路3號廠房
- 申請號CN201220217479.0
- 申請時間2012年05月16日
- 申請公布號CN202718878U
- 申請公布時間2013年02月06日
- 分類號F04D13/06(2006.01)I;F04D29/08(2006.01)I;F04D29/044(2006.01)I;F04D29/42(2006.01)I;F04D29/00(2006.01)I;F04D9/02(2006.01)I;
