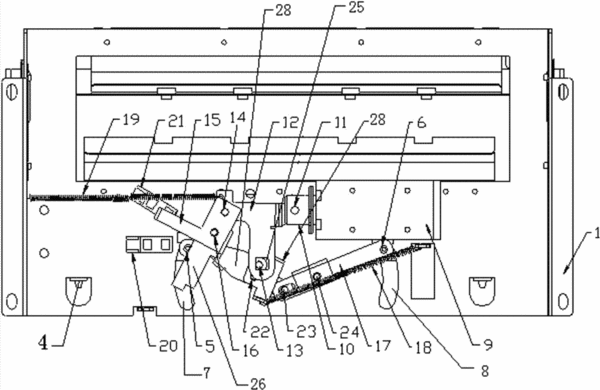

摘要：本實用新型涉及ATM機（自動取款機）技術領域，尤其涉及一種自動出鈔閘門系統。該自動出鈔閘門系統中在閘門支架的內側設置直向驅動組件及第一旋轉支架，第一旋轉支架通過第一安裝軸安裝在閘門支架上，第一旋轉支架的驅動端通過第一滑動孔與閘門連接，繼電器在控制器的控制下驅動直向驅動組件移動，進而驅動第一旋轉支架轉動，第一旋轉支架通過其驅動端與閘門連接，從而可驅動閘門支架外側的閘門向上移動，閘門即開啟；閘門需要閉合時，控制器向直向驅動組件發出相應的指令，直向驅動組件做出反應向相反的方向移動，同時帶動第一旋轉支架向相反的方向旋轉，實現閘門的閉合，該自動出鈔閘門系統具有結構簡單，控制精確及運行可靠的優點。
- 專利類型實用新型
- 申請人北京兆維電子（集團）有限責任公司;
- 發明人宋寧;郭燕君;韓振江;
- 地址100015 北京市朝陽區酒仙橋路14號
- 申請號CN201420024673.6
- 申請時間2014年01月15日
- 申請公布號CN203720912U
- 申請公布時間2014年07月16日
- 分類號G07D11/00(2006.01)I;
