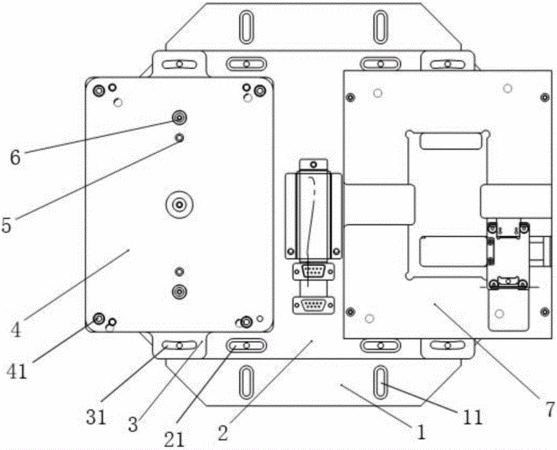

摘要：本實用新型涉及液晶產品技術領域，尤其涉及一種點燈治具的快速調整機構。該快速調整機構通過安裝于轉盤上的可沿垂直方向平移的縱向調節板，在縱向調節板上設有可沿水平方向平移的橫向調節板，在橫向調節板上設有旋轉角度可調的旋轉調節板，在旋轉調節板上設有傾斜角度可調的傾斜調節板，在傾斜調節板上設有用于定位點燈治具的定位銷以及固定點燈治具的磁鐵。本實用新型的點燈治具的快速調整機構可以快速實現點燈治具位置的調節，提供了在垂直方向、水平方向、旋轉角度、傾斜角度等方向和角度的調整，很大程度上不僅提高了位置調節的快速性，且保證了定位的精確性，節省了調節用時，提高了工作效率。
- 專利類型實用新型
- 申請人北京兆維電子（集團）有限責任公司;
- 發明人許偉麗;鄒偉金;杜春紅;徐江偉;
- 地址100015 北京市朝陽區酒仙橋路14號
- 申請號CN201520625564.4
- 申請時間2015年08月18日
- 申請公布號CN204883105U
- 申請公布時間2015年12月16日
- 分類號G02F1/13(2006.01)I;B25B27/00(2006.01)I;
