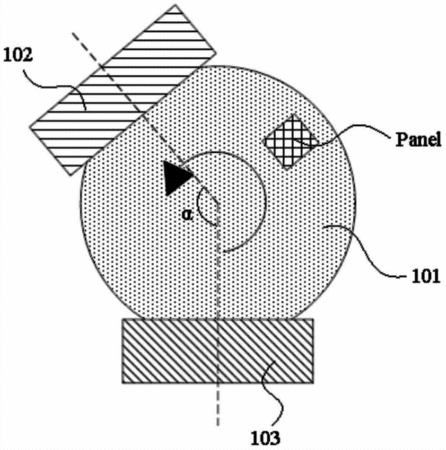

摘要：本實用新型涉及顯示器制造領域，具體涉及一種液晶屏檢測對位系統。該系統包括：由直接驅動馬達驅動旋轉并用于放置待檢測的液晶屏的旋轉轉盤；用于對待檢測的液晶屏進行拍照的預定位單元，包括取屏裝置和攝像裝置；用于將點燈連接器裝置對準位于旋轉轉盤上的液晶屏的對位單元，包括對位裝置；其中，所述預定位單元位于所述旋轉轉盤的一側，所述對位單元位于所述旋轉轉盤的另一側，在所述旋轉轉盤的平面上，所述預定位單元與所述對位單元呈一預設的夾角。該系統通過預定位單元與對位單元設置將檢測過程中的預定位過程與對位過程分開，從而大大提高了液晶屏的檢測效率。
- 專利類型實用新型
- 申請人北京兆維電子（集團）有限責任公司;
- 發明人杜春紅;鄒偉金;王秀麗;許偉麗;王樹雨;朱靜;
- 地址100015 北京市朝陽區酒仙橋路14號
- 申請號CN201420620319.X
- 申請時間2014年10月23日
- 申請公布號CN204143118U
- 申請公布時間2015年02月04日
- 分類號G02F1/13(2006.01)I;
