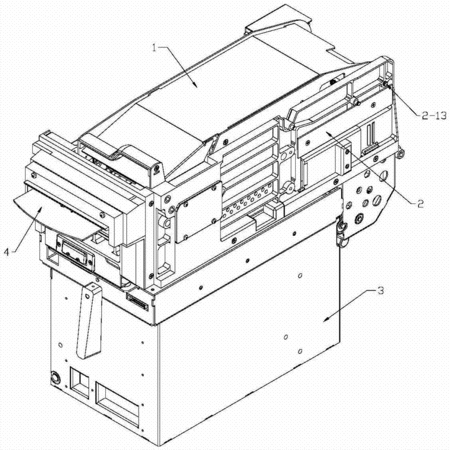

摘要:本實用新型涉及票據處理技術領域,公開了一種票據處理模塊,包括上段組件、中段組件和票據存儲箱,所述上段組件通過旋轉軸與中段組件連接,所述票據存儲箱與所述中段組件可拆卸地連接,所述上段組件和中段組件之間的空間形成走紙通道,所述上段組件上安裝有從動輪、掃描票據圖像用的上掃描傳感器,所述中段組件上安裝有主動輪、主傳動機構、掃描票據圖像用的下掃描傳感器、檢測票據磁信號用的磁頭組件和用于票據背面打印的打印組件,所述主動輪由主傳動機構驅動旋轉,帶動從動輪一起旋轉,用于驅動票據在通道內移動。本實用新型結構簡單、體積較小、能夠實現對票據的雙面圖像掃描、磁檢測、背書打印后進行儲存,以為客戶提供方便快捷的服務。
- 專利類型實用新型
- 申請人北京兆維電子(集團)有限責任公司;
- 發明人宋寧;郭燕君;韓振江;李其茹;
- 地址100015 北京市朝陽區酒仙橋路14號
- 申請號CN201420018874.5
- 申請時間2014年01月13日
- 申請公布號CN203720911U
- 申請公布時間2014年07月16日
- 分類號G07D7/20(2006.01)I;G07D7/04(2006.01)I;
