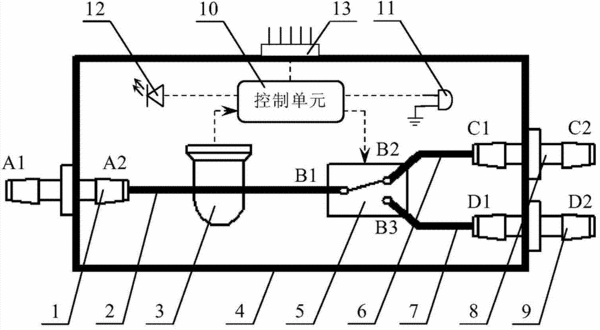

摘要:本實用新型涉及一種探測氣體傳輸管路中液體和泡沫的裝置及系統,該裝置包括第一氣體傳輸管路、傳感器、流路切換閥、第二氣體傳輸管路、液體傳輸管路和控制單元,該第一氣體運輸管路出氣口與該流路切換閥進氣口相連,該流路切換閥的出氣口與該第二氣體傳輸管路的進氣口相連,該流路切換閥的出液口與該液體傳輸管路進液口相連;該傳感器安裝在該第一氣體傳輸管路上,該傳感器和該流路切換閥分別與該控制單元之間電氣連接,該探測裝置用于氣體檢測裝置,該氣體檢測裝置的氣體發生器出氣口與該第一氣體傳輸管路進氣口相連,該第二氣體傳輸管路出氣口與該氣體檢測裝置的氣體檢測器相連,該液體傳輸管路出液口與廢液杯相連。
- 專利類型實用新型
- 申請人北京瑞利分析儀器有限公司;
- 發明人王慶;梁敬;陳璐;董芳;楊名名;侯愛霞;張錦茂;
- 地址100016 北京市朝陽區酒仙橋東路9號A5樓
- 申請號CN201320808783.7
- 申請時間2013年12月10日
- 申請公布號CN203720367U
- 申請公布時間2014年07月16日
- 分類號G01V1/00(2006.01)I;G01N21/64(2006.01)I;
