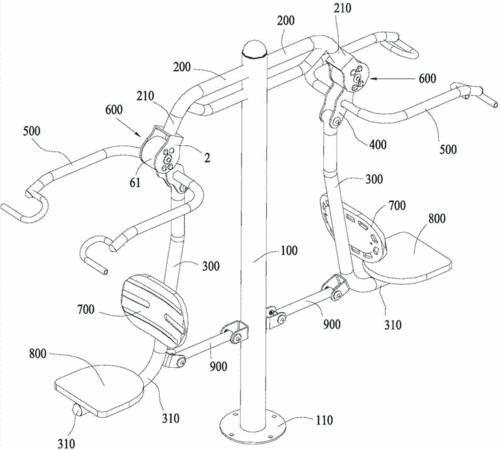

摘要：本實用新型公開了一種新型的自重式室外坐拉器，包括立柱、橫梁、限位機構、支桿、連接桿、U型扶手、靠背和坐板，所述橫梁的一端與立柱的上端固接，所述限位機構包括中軸、支撐架、軸外套、擋件和碰件，所述支撐架固定于吊裝部，所述連接桿的一端固定于圓筒，連接桿的另一端與支桿的上端鉸接，支桿的下端水平彎折并向遠離立柱的水平方向延伸形成支撐部，所述坐板固定于該支撐部，所述靠背固定于支桿的中部；所述U型扶手水平設置，該U型扶手的中部與連接桿的中部固接。本實用新型能以自重來恢復坐板和扶手的初始狀態，而且具備安裝在鉸接端的限位機構對U型扶手和坐板的運動提供限位，其噪聲小，安全性高。
- 專利類型實用新型
- 申請人廣州歡樂島康體設備有限公司;
- 發明人鞠自勛;
- 地址510000 廣東省廣州市白云區江高鎮水瀝村工業開發區長嶺
- 申請號CN201420004375.0
- 申請時間2014年01月01日
- 申請公布號CN203710609U
- 申請公布時間2014年07月16日
- 分類號A63B21/068(2006.01)I;A63B23/12(2006.01)I;
