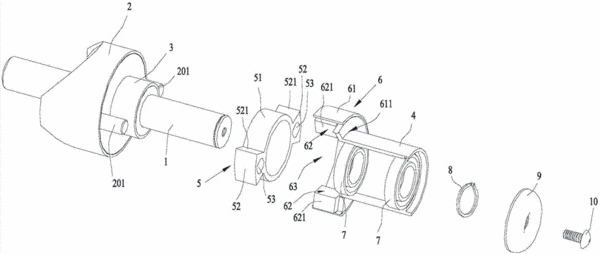

摘要：本實用新型公開了一種耐沖擊的新型限位機構，包括中軸、支撐架、軸內套、軸外套、擋件和碰件，所述軸內套固定套裝在中軸上，中軸經過該軸內套穿插在支撐架上；所述擋件包括固定環和由固定環相對稱的兩外側分別伸出的擋塊，所述固定環固定套裝于軸內套上，且固定環與支撐架固接；所述軸外套樞接在中軸上；所述碰件包括圓筒以及設置在該圓筒相對稱的兩內側分別伸出的碰塊，各碰塊分別與固定環間隙配合，兩碰塊和圓筒的內側壁構成容納固定環的空腔，所述固定環容納于所述空腔中，所述圓筒與軸外套對中固定，圓筒的筒底對應開有供軸外套插入的穿孔。本實用新型能限位中軸的轉動，且能平衡限位時的碰撞力，減少噪音和振動。
- 專利類型實用新型
- 申請人廣州歡樂島康體設備有限公司;
- 發明人鞠自勛;
- 地址510000 廣東省廣州市白云區江高鎮水瀝村工業開發區長嶺
- 申請號CN201420004140.1
- 申請時間2014年01月01日
- 申請公布號CN203710612U
- 申請公布時間2014年07月16日
- 分類號A63B22/00(2006.01)I;A63B22/06(2006.01)I;A63B22/14(2006.01)I;A63B22/18(2006.01)I;A63B21/00(2006.01)I;F16C11/10(2006.01)I;
