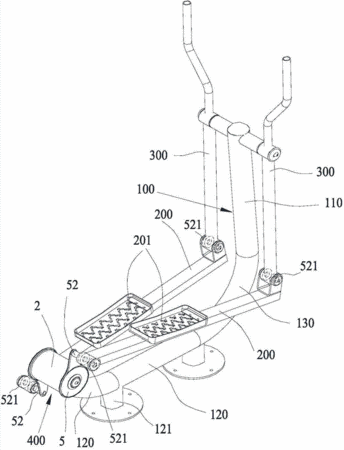

摘要:本實用新型公開了一種耐疲勞的室外橢圓機,包括支架、曲柄、踏腳桿、擺桿手柄和阻力機構,所述支架從側面看呈“L”型,該支架包括豎直管、水平管、連接豎直管的下端和水平管的前端的第一彎管以及連接水平管的后端的第二彎管,所述曲柄包括圓盤和在圓盤的一側伸出的柄部;所述阻力機構包括中軸、圓管、弧形剎車板和弧形剎車皮,所述圓盤的中心的一側面伸出有套管,所述弧形剎車皮的內壁與套管的外壁摩擦配合,所述柄部與套管相背的一側面伸出有樞軸,該樞軸通過調心軸承與踏腳桿的一端鉸接,踏腳桿的另一端與擺桿手柄的下端鉸接,擺桿手柄的中部與豎直管鉸接。本實用新型安裝容易,且曲柄、踏腳桿、擺桿手柄運轉順暢,具有較好的抗疲勞性能。
- 專利類型實用新型
- 申請人廣州歡樂島康體設備有限公司;
- 發明人鞠自勛;
- 地址510000 廣東省廣州市白云區江高鎮水瀝村工業開發區長嶺
- 申請號CN201420004102.6
- 申請時間2014年01月01日
- 申請公布號CN203710614U
- 申請公布時間2014年07月16日
- 分類號A63B22/04(2006.01)I;
