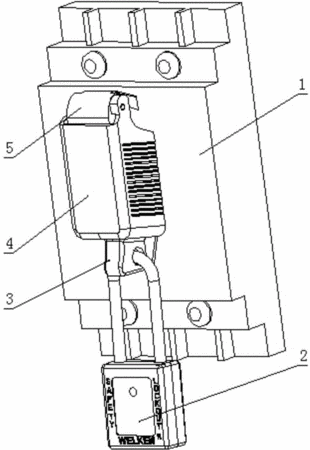

摘要:本實用新型涉及一種中型斷路器安全鎖,包括卡塊、鎖體、螺絲、鎖鼻、扣蓋以及鎖鼻套,卡塊為采用鋅鋁合金制成的U型塊結構;卡塊中部一側制有橫向的卡裝槽,該卡裝槽下方的卡塊中部安裝有一螺絲,該螺絲上端伸入卡塊的卡裝槽內;卡塊的下部固裝有縱向的鎖體,該鎖體的下端中部固裝或制有一鎖鼻,鎖鼻中部制有用于安裝掛鎖的鎖孔;卡塊上部鉸裝有一扣蓋,該扣蓋扣合時完全包覆鎖體;扣蓋的端部制有鎖鼻套,該鎖鼻套蓋合時完全包覆鎖鼻,且鎖鼻套制有與鎖鼻同軸的鎖孔。本實用新型結構合理、設計科學、使用方便、可靠性好,具有較強的安全輔助功能,特別適用于重要電路安全保護,有效防止非專業人員錯誤操作斷路器,提升安全性。
- 專利類型實用新型
- 申請人天津貝迪安全設備有限公司;
- 發明人劉立新;
- 地址300350 天津市津南區辛莊鎮工業園區(裕和工業小區14號乙)
- 申請號CN201320805028.3
- 申請時間2013年12月06日
- 申請公布號CN203706955U
- 申請公布時間2014年07月09日
- 分類號H01H9/28(2006.01)I;
