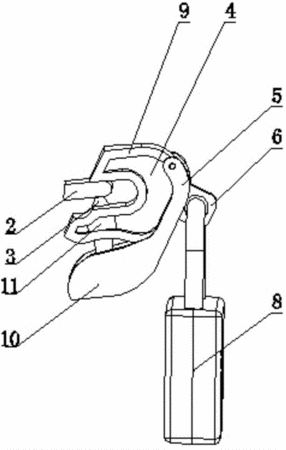

摘要:本實用新型涉及一種斷路器安全鎖,包括卡板、頂絲、扣蓋以及鎖鼻,卡板左側中部制有一橫向的凹槽,該凹槽下方的卡板制有一縱向的頂絲通道,該頂絲通道內調節安裝有一頂絲,該頂絲上端伸入凹槽內,頂絲下端同軸固裝有螺帽,卡板右側上部通過鉸軸鉸裝有一扣蓋,該扣蓋與卡板扣合時,扣蓋尾端完全包覆卡板下端的頂絲及螺帽;所述卡板右端中部制有一鎖鼻,該鎖鼻對應的扣蓋中部制有一通槽,鎖鼻由通槽內穿出。本實用新型結構合理、設計科學、使用方便、可靠性好,具有較強的安全輔助功能,特別適用于重要電路安全保護,有效防止人員任意操作斷路器,起到明顯的警示作用,提升安全性。
- 專利類型實用新型
- 申請人天津貝迪安全設備有限公司;
- 發明人劉立新;
- 地址300350 天津市津南區辛莊鎮工業園區(裕和工業小區14號乙)
- 申請號CN201320804632.4
- 申請時間2013年12月06日
- 申請公布號CN203706943U
- 申請公布時間2014年07月09日
- 分類號H01H9/20(2006.01)I;H01H71/00(2006.01)I;
