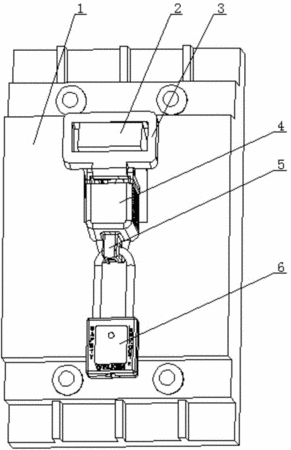

摘要：本實用新型涉及一種大型斷路器安全鎖，包括卡套、限位板、螺絲、鎖體、鎖鼻、扣蓋以及鎖鼻套，卡套為一鋅鋁合金制成的四邊框形結構，該卡套的上、下邊框的一側中部均對稱制有一限位板，卡套下邊框所制的限位板中部安裝有一螺絲；套下邊框所制的限位板縱向固裝有一閥芯，該閥芯的下端中部固裝或制有一鎖鼻，鎖鼻中部制有用于安裝掛鎖的鎖孔；卡塊上部鉸裝有一扣蓋，該扣蓋扣合時完全包覆閥芯及螺絲；扣蓋的端部制有鎖鼻套，該鎖鼻套蓋合時完全包覆鎖鼻，且鎖鼻套制有與鎖鼻同軸的鎖孔。本實用新型結構合理、設計科學、使用方便、可靠性好，具有較強的安全輔助功能，特別適用于重要電路安全保護，有效防止非專業人員錯誤操作斷路器，提升安全性。
- 專利類型實用新型
- 申請人天津貝迪安全設備有限公司;
- 發明人劉立新;
- 地址300350 天津市津南區辛莊鎮工業園區(裕和工業小區14號乙)
- 申請號CN201320805027.9
- 申請時間2013年12月06日
- 申請公布號CN203706954U
- 申請公布時間2014年07月09日
- 分類號H01H9/28(2006.01)I;
