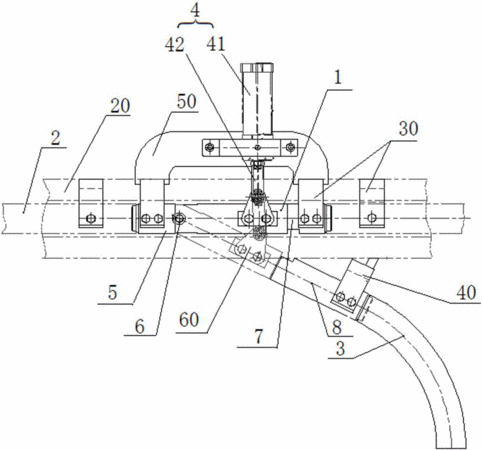

摘要：本實用新型公開了一種氣動圓軌道岔，包括活動道岔、兩直軌、彎軌和氣動裝置，活動道岔的一端通過一活動接頭與兩所述直軌中的其一直軌的端部連接，活動道岔的另一端與彎軌或另一直軌的端部相連接，所述活動道岔與所述活動接頭通過一轉軸連接，氣動裝置與所述活動道岔連接，用于驅動所述活動道岔繞所述轉軸旋轉，另一直軌的端部連接有直軌接頭，所述彎軌的端部連接有彎軌接頭，所述直軌接頭和彎軌接頭上分別設有與所述活動道岔的端部形成卡接的卡接結構。本實用新型在氣動裝置的作用下及直軌接頭、彎軌接頭與活動道岔端部的卡接作用下，實現活動道岔與直軌或彎軌的快速固定連接，達到了全自動的換軌過程，使整個活動道岔的工作過程更加穩定可靠。
- 專利類型實用新型
- 申請人中國包裝和食品機械有限公司;
- 發明人丁有河;王洪燕;李陽陽;王麗紅;潘滿;葉金鵬;王子戡;李鑫熠;劉艷麗;陳建平;
- 地址100083 北京市朝陽區德勝門外北沙灘1號
- 申請號CN201620785921.8
- 申請時間2016年07月23日
- 申請公布號CN205813443U
- 申請公布時間2016年12月21日
- 分類號A22B7/00(2006.01)I;
