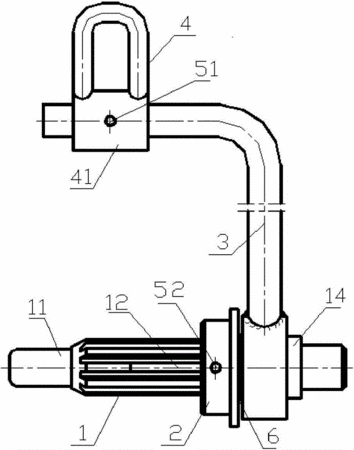

摘要：本實用新型公開了一種用于裝配離合器的吊具，其用來對離合器的從動盤及壓盤組件同時吊裝，壓盤組件具有分離爪，該分離爪形成壓盤分離爪孔，吊具包括：起吊組件，其包括吊環及L形連桿，吊環可移動的套裝在L形連桿的水平段用來調整整個吊具的平衡，L形連桿的豎直段的端頭設有環套；花鍵軸，其與從動盤的花鍵孔匹配，花鍵軸的末端可轉動的套裝在環套內；以及爪盤，其通過該爪盤上的安裝孔來套裝在花鍵軸上且能夠沿花鍵軸軸向滑動，爪盤的外圓壁與壓盤分離爪孔匹配，爪盤的外端壁上設有凸緣用來對壓盤組件進行軸向限位。該吊具可以對從動盤及壓盤組件同時穩定地吊裝，可以減輕勞動強度，優化組合裝配工藝。
- 專利類型實用新型
- 申請人廣西玉柴機器股份有限公司;
- 發明人吳培柱;楊秋;趙澤健;潘長俊;朱巖;
- 地址537005 廣西壯族自治區玉林市天橋西路88號
- 申請號CN201420095701.3
- 申請時間2014年03月04日
- 申請公布號CN203699676U
- 申請公布時間2014年07月09日
- 分類號B66C1/62(2006.01)I;
