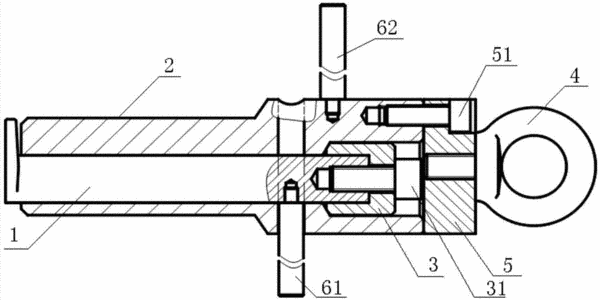

摘要：本發明公開了一種吊具，包括：主軸，其具有大端部及小端部，主軸的內部貫通設有階梯形偏心孔，階梯形偏心孔的大孔徑部分處于大端部內部，大端部的側壁上設有上下貫通的讓位缺口，讓位缺口與階梯形偏心孔貫通，小端部的外徑與待起吊的零件的中心孔的內徑匹配；鉤頭，其本體部分為圓柱體，圓柱體的一端凸出設有扇形塊，圓柱體可轉動的設在階梯形偏心孔內且圓柱體的另一端處于階梯形偏心孔的大孔徑部分內，圓柱體的中間部位設有與讓位缺口對準的螺紋孔，螺紋孔用來安裝第一操縱桿；限位塊，其內嵌在階梯形偏心孔的大孔徑部分內且與圓柱體的另一端固定連接；以及圓環吊鉤，其通過吊座固定在大端部的端面上。該吊具能夠水平吊裝帶中心孔的零件。
- 專利類型發明專利
- 申請人廣西玉柴機器股份有限公司;
- 發明人王俊蛟;蔡文華;吳濤;
- 地址537005 廣西壯族自治區玉林市天橋西路88號
- 申請號CN201410134424.7
- 申請時間2014年04月02日
- 申請公布號CN103879885A
- 申請公布時間2014年06月25日
- 分類號B66C1/62(2006.01)I;B66C1/22(2006.01)I;
