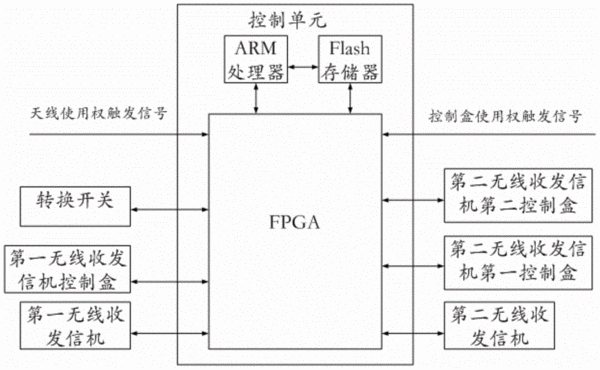

摘要：本實用新型屬于機載通信設備協同控制技術領域，公開了一種機載無線通信設備協同控制裝置。該機載無線通信設備協同控制裝置，包括天線、第一無線收發信機、第二無線收發信機、控制單元、轉換開關、RS-422串行總線，控制單元包括FPGA、ARM處理器和Flash存儲器；所述每個無線收發信機設置有至少一個無線收發信機控制盒，所述轉換開關的一端電連接天線，另一端選擇性地電連接第一無線收發信機的射頻前端或第二無線收發信機的射頻前端；所述FPGA電連接所述轉換開關的控制端，所述FPGA通過RS-422串行總線分別電連接第一無線收發信機、第二無線收發信機、所有無線收發信機控制盒。
- 專利類型實用新型
- 申請人陜西烽火電子股份有限公司;
- 發明人高園園;韋豪謙;石朝禧;何少剛;王珂;
- 地址721006 陜西省寶雞市清姜路72號
- 申請號CN201320882354.4
- 申請時間2013年12月27日
- 申請公布號CN203644935U
- 申請公布時間2014年06月11日
- 分類號H01Q1/22(2006.01)I;H01Q23/00(2006.01)I;H04B1/38(2006.01)I;
