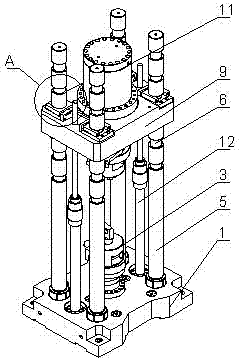

摘要：一種飛機斜撐桿試驗機，涉及試驗機技術領域，包括機座、支撐立柱、調節橫梁、主加載油缸、升降調整油缸、上夾頭、下夾頭、傳感器；機座上豎直設有四根支撐立柱，調節橫梁上與支撐立柱相對應的設有四個滑孔，調節橫梁經滑孔可上下滑動的設置在支撐立柱上，支撐立柱上設有兩個以上的固定槽，固定槽內設有橫梁鎖緊裝置，升降調整油缸設在機座與調節橫梁之間，傳感器和下夾頭固定在機座的中部，主加載油缸的活塞桿上設有與下夾頭相配合的上夾頭。本實用新型一次裝夾試樣，可實現對試件的拉伸和壓縮試驗的無間隙轉換試驗，能夠模擬飛機斜撐桿的實際受力狀態，進行的成品檢測試驗，得出的試驗數據精準、可靠，便于對斜撐桿的斷裂分析及技術改進。
- 專利類型實用新型
- 申請人威海市試驗機制造有限公司;
- 發明人丁濤;張建速;呂新勝;王躍峰;孫海洋;
- 地址264200 山東省威海市工業新區浙江路6號
- 申請號CN201320858407.9
- 申請時間2013年12月24日
- 申請公布號CN203629816U
- 申請公布時間2014年06月04日
- 分類號G01M13/00(2006.01)I;
