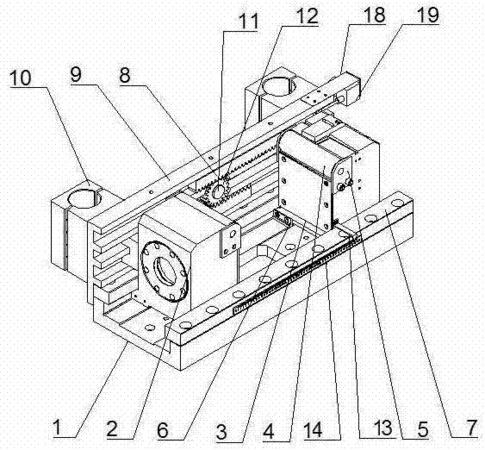

摘要：本實用新型涉及一種板材彎曲試驗機支輥座位移同步裝置，其包括底座、固定靠板，固定靠板外側通過扣板固定連接在試驗機支撐立柱上，底座上表面安裝有一對支輥座，支輥座上裝有支輥，固定靠板內側設有導軌,支輥座上設有與導軌配合的導槽，形成移動副配置,所述固定靠板內側中部通過齒輪軸安裝有一齒輪，支輥座裝有與齒輪配合的齒條，其中左支輥座上齒條的齒向上設置，與齒條嚙合，右支輥座上齒條的齒向下設置，與齒條嚙合。工作時，只要其中一支輥座移動，那么通過齒輪傳動，另一個支輥座也會同步運動，從而實現兩支輥座同步位移。其構造合理，操作方便，可靠，避免了人為操作的誤差，保證了測試的精度。
- 專利類型實用新型
- 申請人威海市試驗機制造有限公司;
- 發明人丁濤;王曉亮;徐向全;王躍峰;謝海林;丁昌軍;
- 地址264200 山東省威海市工業新區浙江路6號
- 申請號CN201220236726.1
- 申請時間2012年05月24日
- 申請公布號CN202614587U
- 申請公布時間2012年12月19日
- 分類號G01N3/02(2006.01)I;
