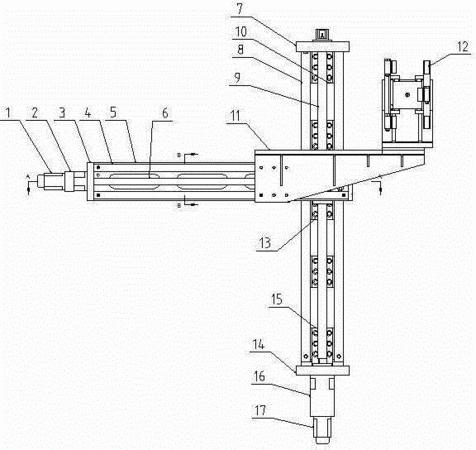

摘要：本發明涉及一種落錘式沖擊試驗機自動送料裝置，其包括傳動機構和試樣夾持器，所述傳動機構的升降導軌副通過連接基座固定在試驗機立柱上，升降導軌副與升降連接托架滑動連接，升降連接托架套接在升降滾珠絲杠副上；所述水平連接固定板與升降連接托架連接，水平連接固定板上設有水平移動導軌副，水平移動導軌副與水平托架滑動連接，水平托架套接在水平移動滾珠絲杠副上；所述水平托架上連接一過渡托架，所述試樣夾持器安裝在過渡托架上。本發明結構合理，操作使用方便，送料快速，定位準確，工作效率高，安全可靠。適于落錘式沖擊試驗機、金屬萬能試驗機等自動送料使用。
- 專利類型發明專利
- 申請人威海市試驗機制造有限公司;
- 發明人徐向全;肖建;王躍峰;謝海林;丁昌軍;董美玲;
- 地址264200 山東省威海市工業新區浙江路6號
- 申請號CN201210162865.9
- 申請時間2012年05月24日
- 申請公布號CN102673953A
- 申請公布時間2012年09月19日
- 分類號B65G25/02(2006.01)I;G01N3/30(2006.01)I;
