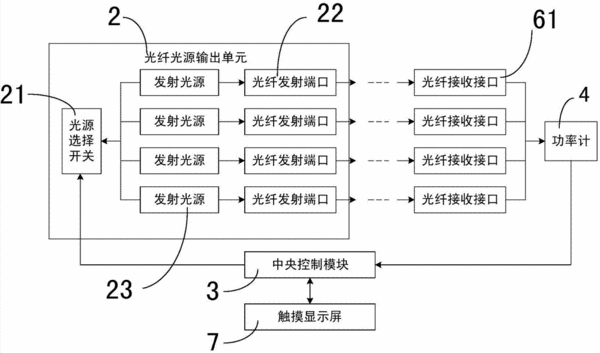

摘要：本實用新型公開了一種支持多種光纖連接器的光纖性能測試裝置，殼體內設有光纖光源輸出單元、中央控制模塊和功率計，殼體的前面板上裝設有第一光纖適配擋板、第二光纖適配擋板和觸摸顯示屏，光纖光源輸出單元包括光源選擇開關和多個光纖發射端口，光纖發射端口分別連接一個發射光源，光源選擇開關的控制端與中央控制模塊的輸出端相連，光纖發射端口裝設固定于第一光纖適配擋板上，第二光纖適配擋板包括多種光纖接收接口，多種光纖接收接口分別與功率計的輸入端相連，功率計的輸出端中央控制模塊的輸出端相連，中央控制模塊與觸摸顯示屏相連。本實用新型具有支持多種接口、操作方便快捷、通用性好、適用范圍廣、結構簡單、體積緊湊、便攜性強的優點。
- 專利類型實用新型
- 申請人上海企想信息技術有限公司;
- 發明人扶茵;張麗英;秦智強;張金君;高紀偉;束遵國;張魯;馬廳;
- 地址200441 上海市寶山區長逸路15號A棟609室
- 申請號CN201320746181.3
- 申請時間2013年11月22日
- 申請公布號CN203629790U
- 申請公布時間2014年06月04日
- 分類號G01M11/02(2006.01)I;G09B19/00(2006.01)I;
