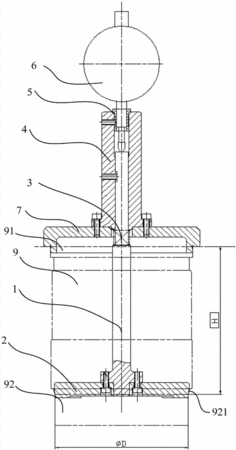

摘要：本實用新型公開了一種發動機缸體下缸孔倒角檢測裝置，包括：基座，其轉動設置在缸孔的頂面上，基座上設有臺階通孔，臺階通孔的上端固定百分表的套筒；測桿，其與基座的臺階通孔緊滑動配合，且測桿的上端與百分表的測量頭抵接，測桿上設有第一限位槽，基座的側壁上設有測桿螺孔，螺栓穿過測桿螺孔后，螺栓的端部容置在第一限位槽中進行限位；測頭，其固定連接在測桿的下端，且測頭的下端設有用于測量下缸孔倒角的倒角斜面，通過基座帶動測頭轉動，當下缸孔倒角的深度增大或減小時，測頭、測桿下降或上升，帶動百分表的指針轉動。通過基座帶動測頭轉動來測量下缸孔倒角，避免以倒角的端面為基面引起的誤差，提高測量的準確性。
- 專利類型實用新型
- 申請人廣西玉柴機器股份有限公司;
- 發明人潘韋周;
- 地址537005 廣西壯族自治區玉林市天橋西路88號
- 申請號CN201320889232.8
- 申請時間2013年12月31日
- 申請公布號CN203629525U
- 申請公布時間2014年06月04日
- 分類號G01B5/18(2006.01)I;
