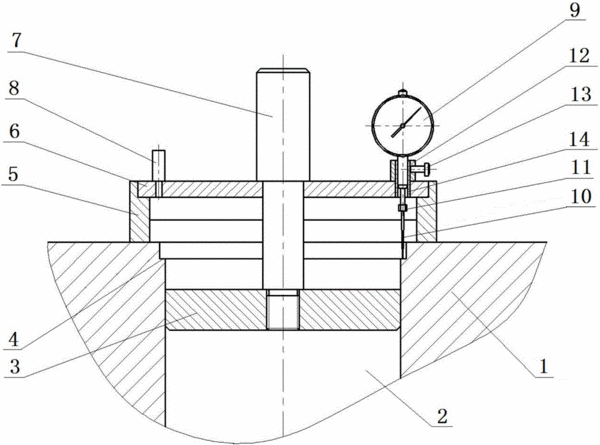

摘要：本發明公開了一種氣缸體缸孔止口深度檢測裝置，包括與氣缸體的缸孔尺寸相適配的扁圓柱狀定位塊，所述的定位塊上方設有一外徑大于氣缸體的止口直徑的圓環狀底座，所述的底座上設有可圍繞該底座的圓心旋轉的圓盤狀表座，所述的定位塊、底座和表座的軸心線相重合，并且，所述的定位塊上位于其中心處插接有將所述定位塊、底座和表座相連的呈階梯狀的定位軸；所述表座一側的外圍設有用于控制該表座旋轉的手柄，在與所述手柄相對一側的表座上設有與氣缸體的止口位置相對應的用于測量止口深度的測量組件。本發明結構簡單，操作方便，能夠實現快速便捷的檢測氣缸體缸孔整圈止口的深度，檢測精度高，有效提高了生產效率。
- 專利類型發明專利
- 申請人廣西玉柴機器股份有限公司;
- 發明人謝日東;吳天成;何祥金;黃進成;辛泳霖;林鋒;黃韜;
- 地址537006 廣西壯族自治區玉林市天橋西路88號
- 申請號CN201610782540.9
- 申請時間2016年08月31日
- 申請公布號CN106441029A
- 申請公布時間2017年02月22日
- 分類號G01B5/18(2006.01)I;G01B5/00(2006.01)I;
