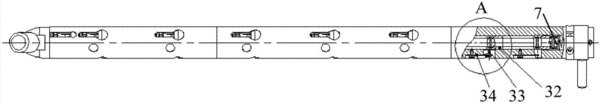

摘要：本實用新型公開了一種發動機凸輪軸襯套安裝裝置，包括：空心壓桿，凸輪軸襯套套在空心壓桿上以進行安裝；拉桿，其活動安裝在空心壓桿內部，在拉桿底端與空心壓桿驅動端內側之間設有使拉桿回位的拉簧，在空心壓桿伸入端設有拉伸拉桿前移的偏心凸輪；限位機構，其包括周向定位滾珠與軸向定位組件，周向定位滾珠安裝在空心壓桿表面上且與凸輪軸襯套的油孔相配合，軸向定位組件包括錐套及徑向伸縮的凸子，凸子安裝在空心壓桿的桿壁內且與凸輪軸襯套的端面對應，錐套固定安裝在拉桿上且與凸子對應，拉桿帶動錐套移動時，錐套的錐面擠壓凸子凸起至凸輪軸襯套的端面。該裝置提高襯套的油孔與氣缸體上斜油孔的周向、軸向位置精度，實現一次安裝多個襯套，提高工作效率。
- 專利類型實用新型
- 申請人廣西玉柴機器股份有限公司;
- 發明人黎壽南;
- 地址537005 廣西壯族自治區玉林市天橋西路88號
- 申請號CN201320889787.2
- 申請時間2013年12月31日
- 申請公布號CN203621880U
- 申請公布時間2014年06月04日
- 分類號B23P19/027(2006.01)I;
